Un corridor qui semble parfaitement logique sur un plan peut devenir un écart réglementaire dès que le chemin réel vers une issue est mesuré. La distance de parcours d’évacuation ne se résume pas à une ligne entre deux points : elle dépend du chemin praticable, de la configuration des sorties, de l’usage, de la protection incendie et de la version du code applicable au projet.
Pour une équipe qui conçoit dans Revit, le risque est connu. Une modification de cloison, un déplacement de porte ou une réorganisation du mobilier peut allonger un parcours sans que l’écart soit visible lors d’une revue générale. Si cette vérification est reportée à la production des plans ou à l’examen final, la correction affecte souvent plusieurs disciplines, les surfaces louables ou l’implantation des noyaux.
Ce que mesure réellement la distance de parcours d’évacuation

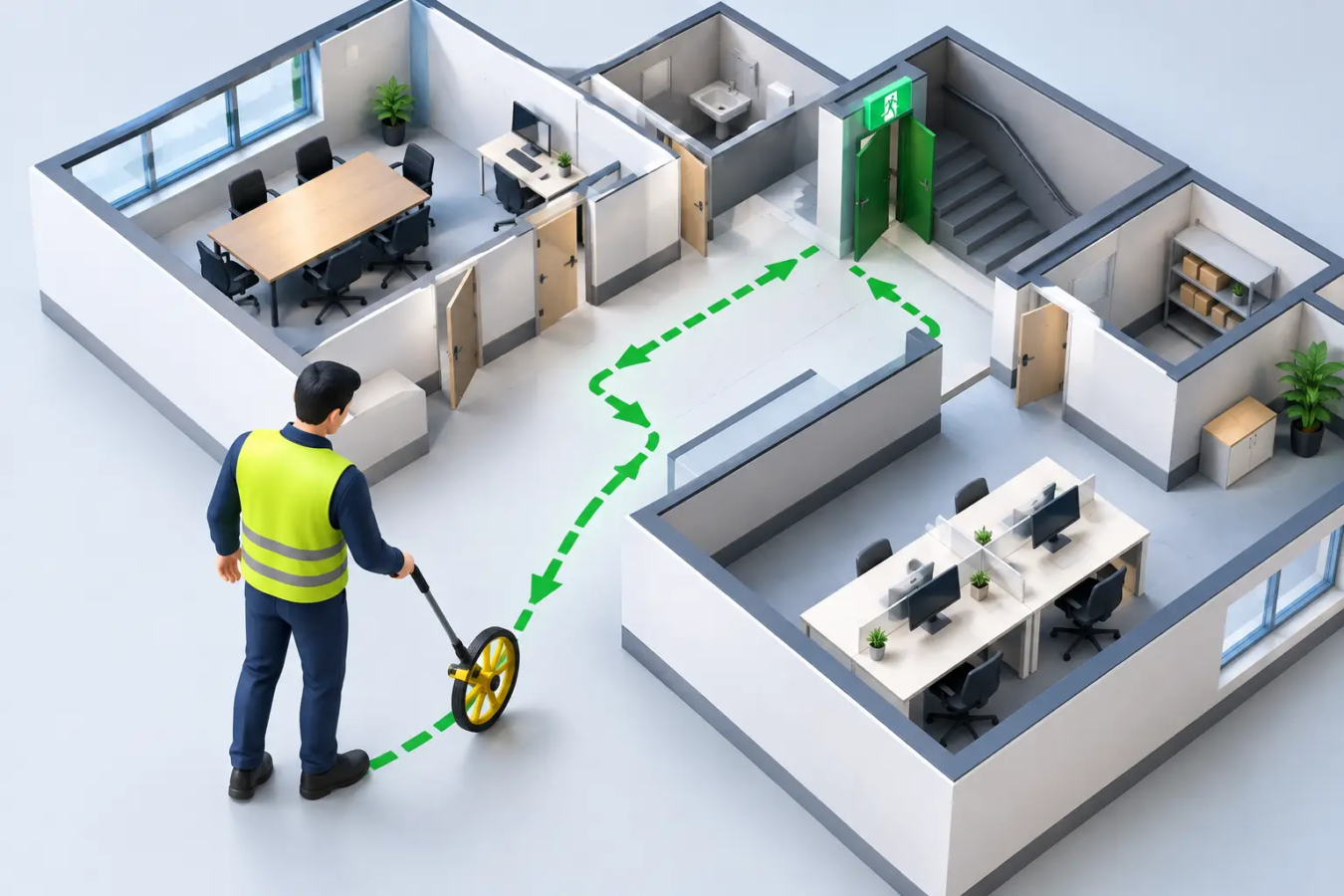

La distance de parcours correspond à la longueur du chemin qu’une personne doit emprunter depuis son point de départ jusqu’à une issue, ou jusqu’à un point permettant d’atteindre une issue conformément aux conditions applicables. Elle se mesure le long du trajet de circulation possible, et non à vol d’oiseau. Une porte, un corridor, un changement de direction, un escalier ou un obstacle permanent influencent donc le résultat.
Cette distinction paraît simple, mais elle explique une part importante des erreurs de vérification. Un rayon tracé depuis une sortie peut donner une impression de conformité tout en coupant à travers une cloison, une salle fermée ou une zone non accessible. À l’inverse, un parcours calculé sans tenir compte d’une porte de communication autorisée peut surestimer la distance. La qualité du résultat repose d’abord sur la qualité de la donnée spatiale et sur la logique de parcours retenue.
Le point de départ doit également être défini avec rigueur. Selon le cas, l’analyse peut partir de la porte d’une pièce, de la partie la plus éloignée d’une aire ouverte, d’un poste de travail ou d’une zone d’occupation précise. Pour un étage comportant plusieurs usages, appliquer une seule règle à l’ensemble du niveau masque souvent les conditions particulières de certains secteurs.
Pourquoi les limites varient d’un projet à l’autre
Il n’existe pas une distance universelle à appliquer à tous les bâtiments. Les limites permises doivent être lues dans le contexte du code adopté par l’autorité compétente et de l’édition en vigueur. Au Canada, l’analyse tient notamment compte de la classification des usages, du nombre d’issues, de la présence d’une installation de gicleurs, de la hauteur du bâtiment, de la configuration des étages et des conditions de protection du parcours.
Les dispositions relatives aux moyens d’évacuation, dont celles de la section 3.4 et, selon le cas, de l’article 3.4.2.4, doivent être interprétées avec les autres exigences applicables. La distance de parcours n’est pas isolée du reste de la stratégie incendie. Le calcul des occupants, la largeur des moyens d’évacuation, la capacité des issues, les corridors communs, les séparations coupe-feu et le degré de résistance au feu peuvent tous modifier la solution acceptable.
C’est aussi là que les projets de transformation demandent une attention particulière. Un bâtiment existant peut présenter des contraintes géométriques qui rendent difficile l’ajout d’une issue ou la création d’un corridor protégé. La bonne décision n’est pas toujours de raccourcir mécaniquement le trajet. Il peut être nécessaire de revoir le compartimentage, l’usage d’un local, la desserte par les sorties ou la stratégie de conformité applicable au projet.
Les impasses ne se vérifient pas comme les parcours vers une issue
Un parcours peut respecter une distance globale vers une issue tout en traversant une portion en cul-de-sac trop longue. Cette condition est fréquemment oubliée lorsque les équipes concentrent leur analyse sur les portes de sortie. Or, une personne engagée dans une impasse doit d’abord rebrousser chemin avant de pouvoir choisir une direction d’évacuation.
La vérification doit donc distinguer le chemin jusqu’à l’issue de la longueur de la partie sans choix alternatif. Dans une maquette BIM, cela exige d’identifier correctement les corridors, les portes qui participent réellement à l’évacuation et les limites des espaces. Une porte verrouillée, une porte de service ou une porte non destinée à l’évacuation ne devrait pas être traitée comme une solution de sortie simplement parce qu’elle existe dans le modèle.
Les erreurs qui faussent le calcul dans Revit
La plupart des écarts ne viennent pas d’une formule complexe. Ils proviennent de modèles dont les informations réglementaires sont incomplètes, incohérentes ou non maintenues après les révisions de conception. Une analyse fiable demande que les éléments qui définissent le parcours soient identifiables et exploitables.
Les situations suivantes méritent une revue structurée :
- Les pièces ou zones ne portent pas le bon usage, ou n’ont pas de charge d’occupants associée.
- Les portes sont mal classées, sans sens d’ouverture fiable ou sans distinction entre porte intérieure, sortie et issue.
- Les murs, séparations et limites de pièce créent des parcours théoriques qui ne correspondent pas au chemin réellement accessible.
- Les sorties d’étage, escaliers et corridors sont modifiés dans une option de conception sans mise à jour de l’analyse.
À ces enjeux s’ajoute la question des espaces ouverts. Dans un bureau paysager, un commerce ou une aire d’assemblée, le point le plus éloigné n’est pas toujours évident. Le mobilier peut changer, mais la conception réglementaire ne peut pas reposer sur une hypothèse implicite. L’équipe doit définir une méthode cohérente, la documenter, puis l’appliquer de façon uniforme aux espaces comparables.
Intégrer la vérification à la maquette plutôt qu’aux annotations
Une approche manuelle fonctionne pour un petit projet stable. Elle devient fragile lorsque la maquette évolue chaque semaine, que les niveaux comportent plusieurs usages ou que les plans d’évacuation doivent être coordonnés avec des consultants. Les cotes et lignes de parcours dessinées sur une feuille sont alors des instantanés : elles ne suivent pas automatiquement les changements du modèle.
Le flux BIM le plus fiable consiste à lire les données déjà présentes dans la maquette, à associer les règles aux conditions du projet, puis à vérifier les chemins à partir de la géométrie et des éléments pertinents. L’objectif n’est pas de remplacer le jugement du professionnel. Il est de retirer les tâches répétitives qui empêchent ce jugement de se concentrer sur les cas limites, les interprétations et les choix de conception.
Dans ce cadre, l’automatisation doit produire plus qu’un indicateur conforme ou non conforme. Une alerte utile précise le local ou la zone concernée, le parcours analysé, la valeur calculée, la limite appliquée et la disposition réglementaire de référence. Elle permet au concepteur de comprendre l’écart, de le corriger dans Revit et de vérifier immédiatement l’effet de la modification.
Codex BIM applique cette logique directement à la maquette Revit. La plateforme lit les paramètres du projet, analyse notamment les usages, les charges d’occupants et les distances de parcours, puis signale les non-conformités avec des références explicites aux articles pertinents. Les rapports annotés créent une trace exploitable pour les revues internes, les professionnels signataires et les autorités compétentes.
Une méthode de contrôle qui résiste aux révisions
La vérification gagne en fiabilité lorsqu’elle est réalisée à plusieurs moments du projet, avec un niveau de détail adapté. En esquisse, elle sert à valider l’implantation des noyaux, des issues et des corridors avant que la surface soit figée. En développement, elle confirme que la distribution des locaux et les séparations envisagées préservent des parcours acceptables. En plans et devis, elle devient une pièce de contrôle documentaire qui relie la maquette aux livrables réglementaires.
Il est utile de conserver, pour chaque exception ou décision sensible, l’hypothèse retenue : édition du code, usage considéré, statut de giclage, point de départ, issue visée et disposition appliquée. Cette traçabilité évite qu’une décision prise en réunion soit perdue entre deux versions de modèle. Elle facilite aussi les échanges lorsqu’un examinateur demande pourquoi un parcours a été mesuré d’une certaine manière.
La responsabilité professionnelle demeure essentielle. Un outil peut détecter rapidement un trajet trop long ou une condition incohérente, mais l’équipe doit confirmer que la règle sélectionnée correspond bien au territoire, au projet et à l’interprétation retenue par l’autorité compétente. C’est particulièrement vrai pour les bâtiments existants, les usages mixtes et les solutions équivalentes.
La meilleure vérification est celle qui intervient avant qu’un écart ne devienne un détail coûteux à corriger. Lorsque la distance de parcours est suivie comme une donnée vivante de la maquette, les décisions d’évacuation restent visibles, justifiables et prêtes à être documentées au moment où le projet doit avancer.
